MLB TOOL

使用说明

1、包装内容

标配

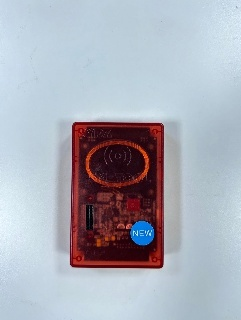

主机:

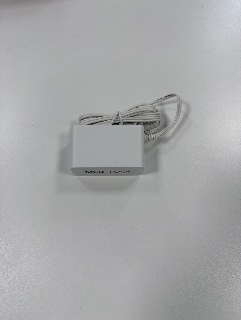

电源适配器:

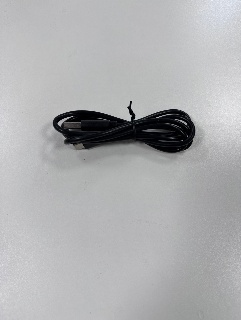

USB转Type-c数据线:

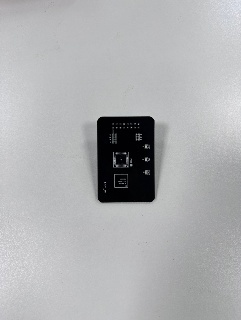

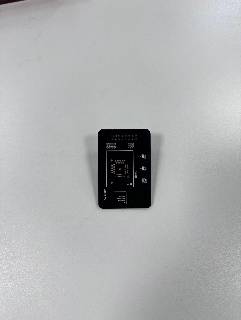

2PCS拆芯片卡板:



选配件

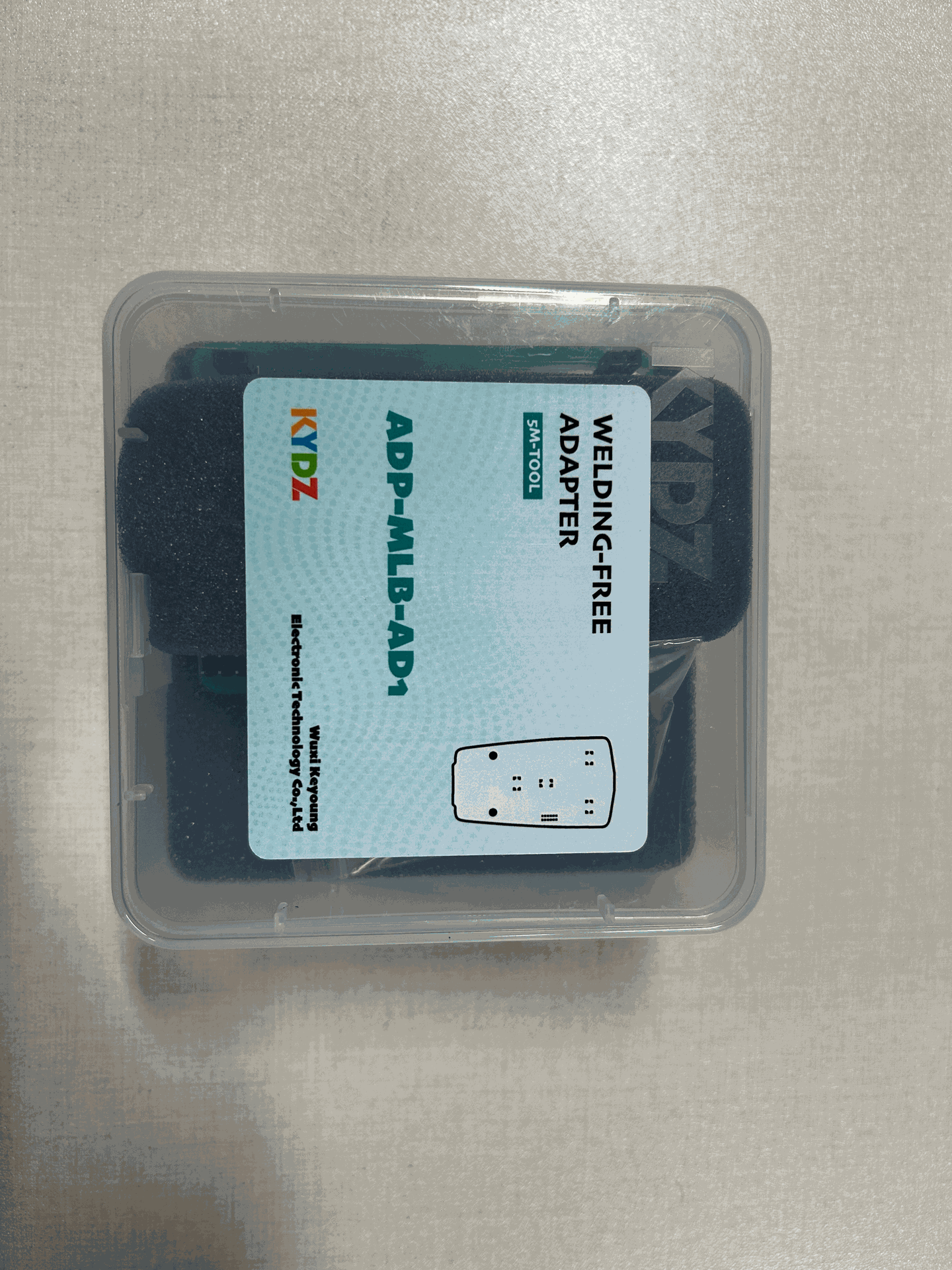

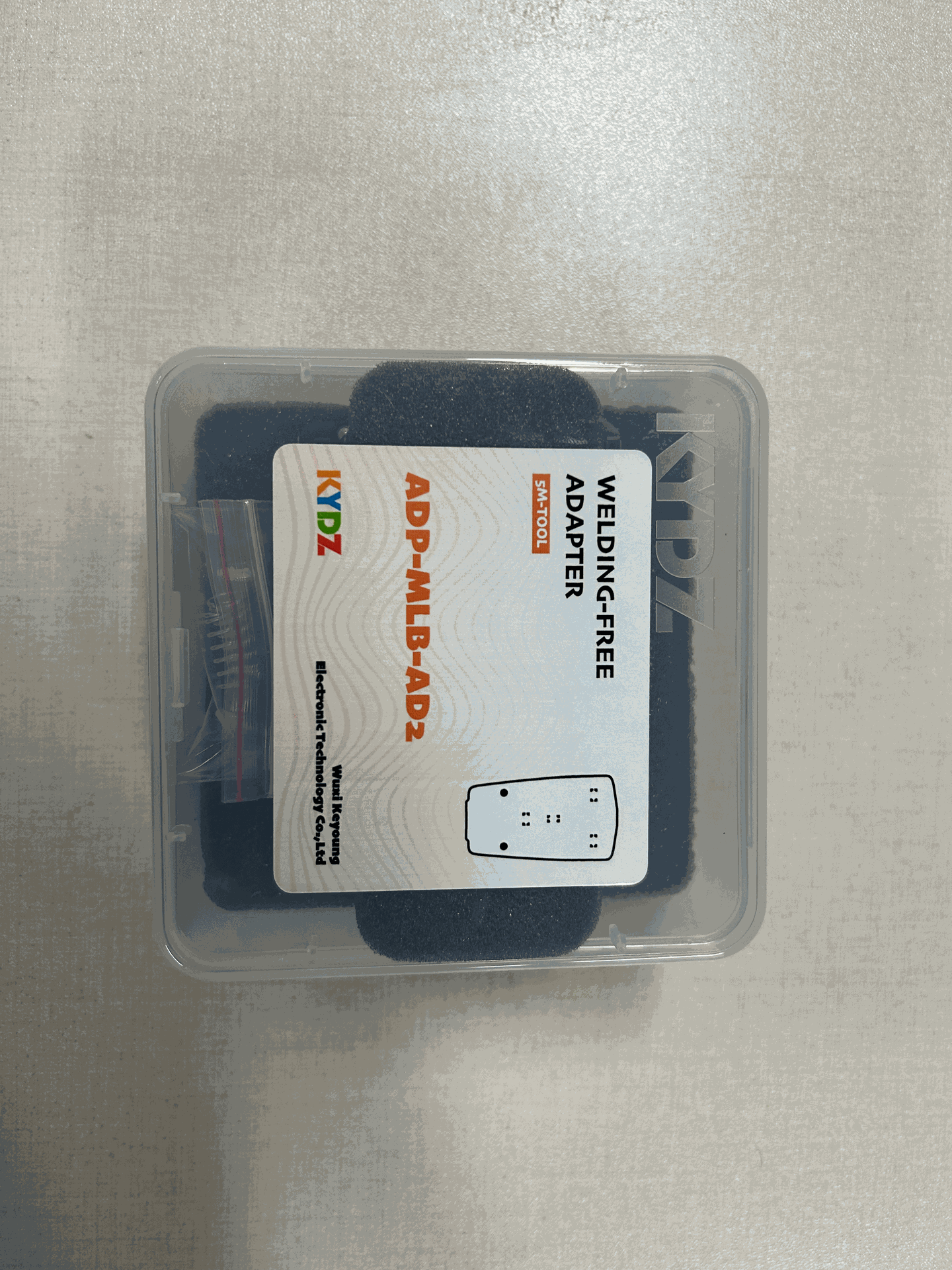

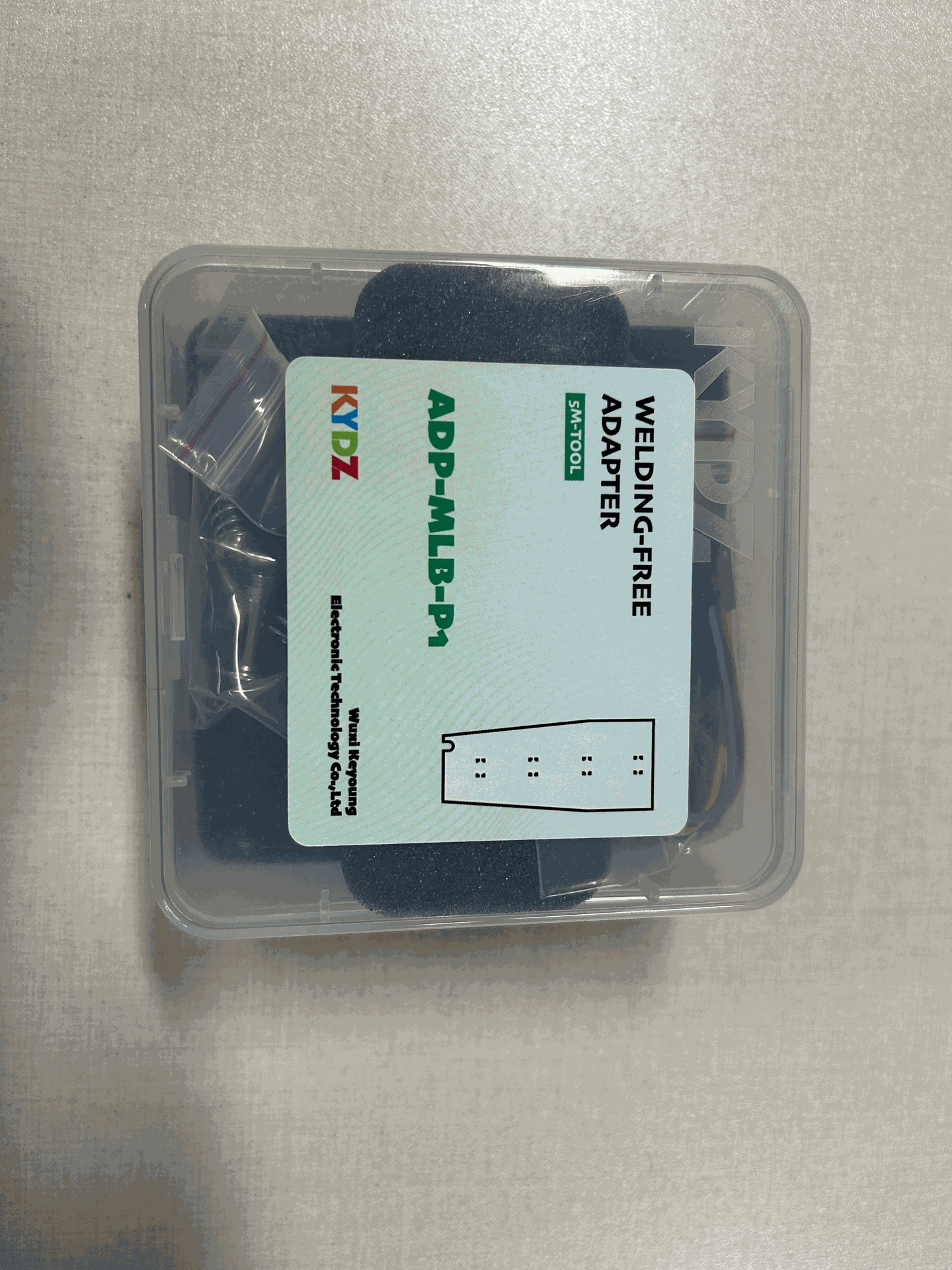

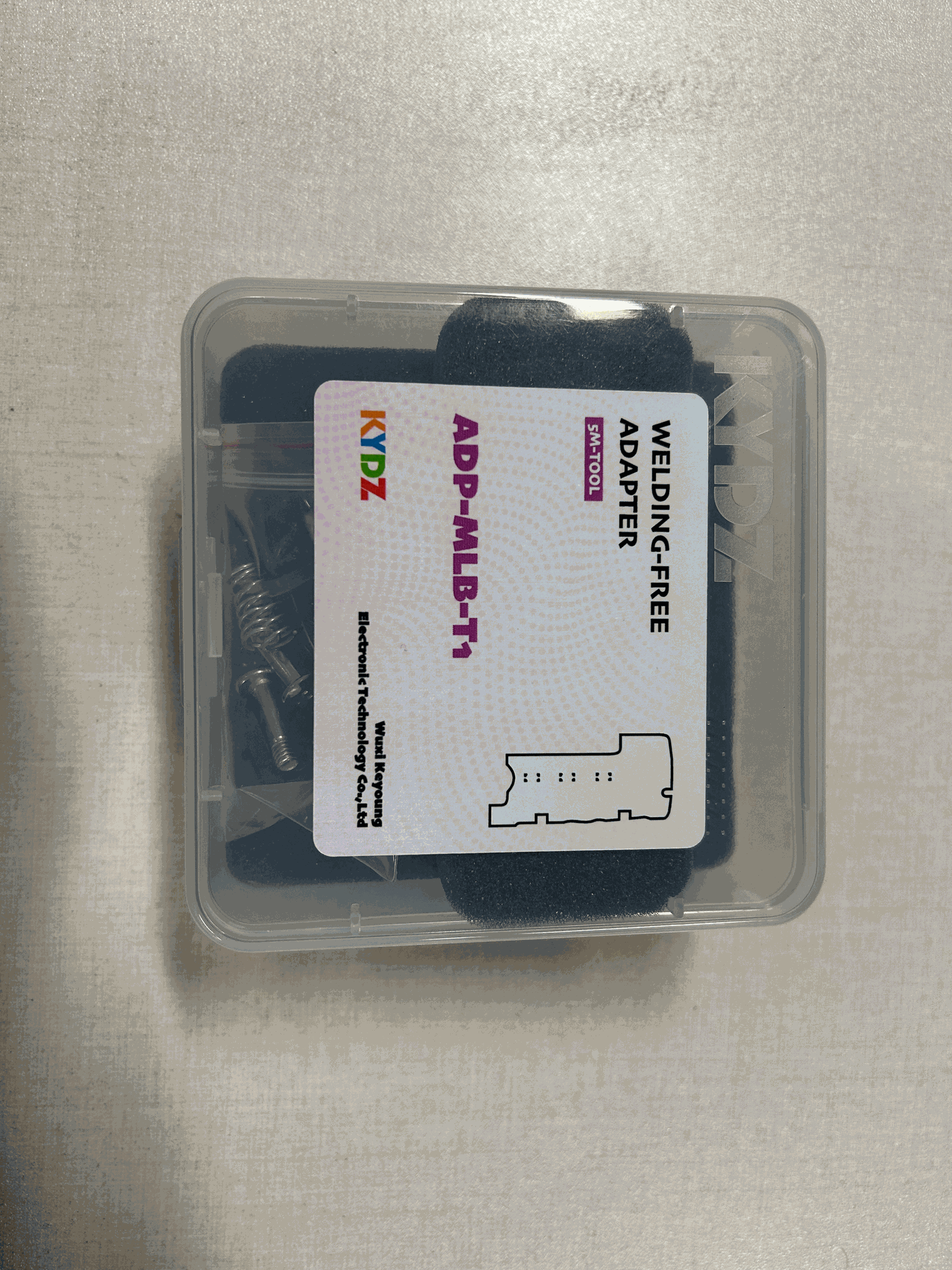

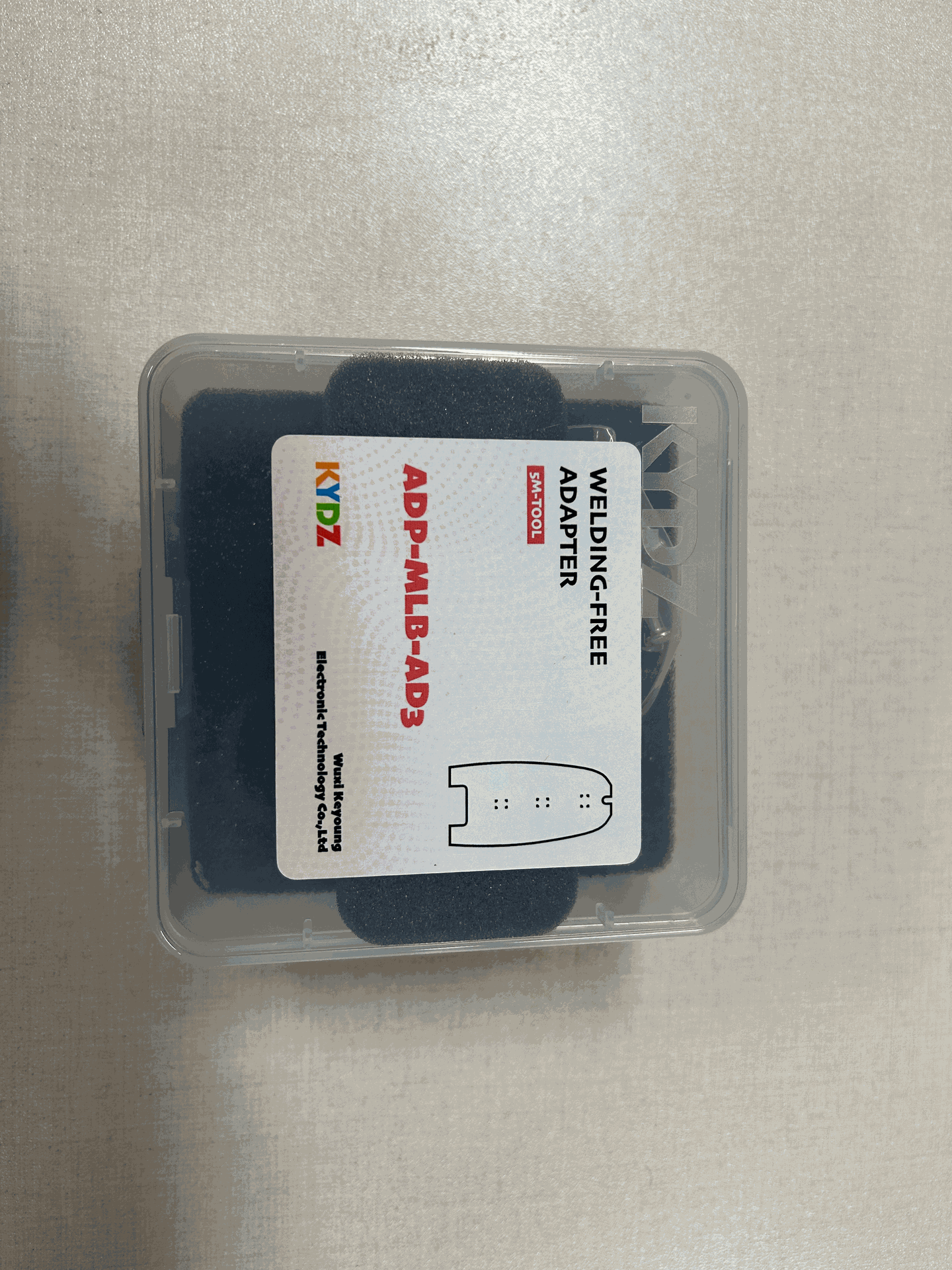

五种免拆卡板

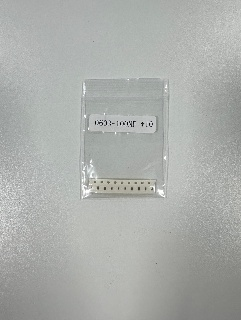

10PCS 0603-100nf电容

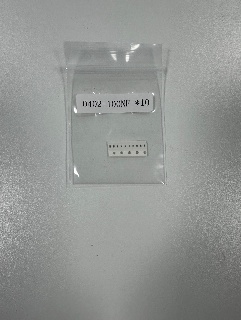

10PCS 0402-100nf电容



2、硬件准备工作

1、将电源适配器插入MLB盒子DC口

2、使用USB数据线一端连接电脑一端连接MLB盒子

3、将卡板插入MLB盒子上


  • 拆芯片卡板(注:需要提前将原厂钥匙上的芯片取下来并焊接到拆芯片卡板上)
  • 免拆芯片卡板(注:组装好免拆芯片卡板后,将需要读取的钥匙放置到卡板上,转动压扣到钥匙上,再将卡板放置到MLB盒子上,需要拆除对应电容)

3、软件准备工作

软件下载


4. 数据计算

  • 在电脑与MLB盒子连接且未打开KYDZMLB_Tools软件时,盒子指示灯不亮;一旦打开软件,盒子的绿灯会闪烁。
  • 插入卡板后,卡板上的DC灯和USB灯应常亮。如果未亮起,请检查相应的线束是否损坏或未连接好。
  • 在计算前、计算中及计算完成后,DC灯和USB灯应始终保持常亮状态。
  • 在计算数据时,RUN灯会闪烁,MLB盒子的蓝灯常亮,绿灯闪烁。
  • 在压缩数据、上传数据和计算CS码的过程中,RUN灯偶尔会亮起,表示卡板与盒子之间正在通信。
  • 计算完成后,蓝灯熄灭,绿灯闪烁。

注:拆芯片卡板与免拆卡板的操作相同。

免拆计算

  1. 选择“用卡板免拆计算”。
  2. 免拆计算需要拆除相应的电容,具体可在“示意图”中查看各类钥匙需拆除的电容。
  3. 点击“计算数据”。
  4. 开始计算后,等待数据采集、压缩和上传,上传完成后会显示对应的服务号,整个过程大约需要7-8分钟。
  5. 上传完成后,进行最后的CS码计算步骤,计算完成后,左下角会显示“CS码已保存,计算数据流程已完成”,表示计算过程成功结束。

拆CPU计算

  1. 选择“拆CPU计算”。
  2. 点击“计算数据”。
  3. 开始计算后,等待数据采集、压缩和上传,上传完成后会显示对应的服务号,整个过程大约需要7-8分钟。
  4. 上传完成后,进行最后的CS码计算步骤,计算完成后,左下角会显示“CS码已保存,计算数据流程已完成”,表示计算过程成功结束。




5、生成经销商钥匙


1、点击“生成经销商钥匙”按钮

2、点击识别钥匙,读取钥匙状态

  • 已锁定,显示无法使用(红色——该钥匙为原厂锁定钥匙,无法用来生成经销商钥匙
  • KYDZ,未初始化XX(高频)(绿色)——该钥匙为KYDZ钥匙可以正常使用生成经销商钥匙
  • KYDZ,已初始化需要重置(黄色)——该钥匙已经生成经销商钥匙,或者芯片里存在数据,重置后可以继续生成经销商钥匙
  • KYDZ初始化——KYDZ钥匙可以正常使用

3、在服务号输入框中输入计算完成生成的“服务号“点击生成经销商钥匙

  • 计算后生成经销商钥匙的不需要手工输入
  • 后期使用服务号直接生成经销商钥匙的需要单独输入
  • 服务号的作用:生成经销商钥匙
  • 每次上传数据生成的服务号都是不一样的,即便是同一把钥匙连续上传两次生成的服务号也是不一样,因此在使用服务号也是不一样,因此在使用服务生成经销商钥匙的时候,切记不要把服务号弄混

4、当左下角出现”生成经销商钥匙成功“表示生成过程已经结束



6、MLB盒子绑定


新设备:

新设备在使用前需进行激活注册,激活时会自动绑定。首次连接电脑并打开软件时,会显示激活二维码。

请确保在“KYDZ”APP中注册并登录后,才能进行扫码绑定。具体步骤如下:

  1. 打开“KYDZ”APP,点击“更多选项”。
  2. 选择“5M设备激活”,然后用手机扫描电脑上弹出的二维码进行绑定。

注意:请确保已开启位置信息(GPS定位)。

旧设备:

旧设备每隔7天需进行一次上报,届时会弹出上报二维码窗口,并在上报时进行绑定。如果旧设备未绑定但在七天内已上报,则需手动扫码绑定。请在软件右上角固件版本旁边找到二维码进行绑定。


7、历史记录


1、可以查询之前所有计算过的服务号、计算时间、计算类型等。

2、若有计算失败的服务号,可以在历史记录中查询此服务号最终是否计算成功。


8、日志上传



1、日志记录功能,用于协助分析问题。必要时把日志文件发送厂家技术分析。

2、日志在log文件夹中,文件名为mlb.log


扣费说明


 注:积分与点数的扣除规则将根据市场需求进行调整。
  1. 第三次及之后的KYDZ钥匙重置将扣除100点数。
  2. 原厂钥匙写入指定IDE时,将扣除100点数。
  3. 在有计算次数和积分的情况下,优先扣除计算次数;当计算次数为0时,才会使用积分进行扣除。
  4. 每次使用积分进行计算将扣除200积分。
  5. 使用积分计算后销售的KYDZ-MLB钥匙不包含计算次数或点数,而KYDZ复位的原厂钥匙及首批KYDZ-MLB钥匙则包含计算次数。

MLB钥匙的一些说明



  1. KYDZ的MLB钥匙可重复使用,重置时会随机生成IDE,用户可以写入指定值。前两次修改免费,之后每次需扣除点数。
  2. 如果未指定IDE,则默认为F,此时将随机生成且不扣点数。
  3. 原厂未初始化的钥匙可直接使用。
  4. 原厂已初始化但未锁定的钥匙可在处理后使用。
  5. 原厂未初始化且ID为FF的钥匙可写入原厂丢失钥匙的IDE,但该IDE仅可写入一次。
  6. 已锁定的钥匙无法再次使用。
  7. KYDZ-MLB钥匙根据车型进行区分,不同车型之间不通用,共分为三类:A、B、C。A类包括大众途锐、奥迪熊猫和A8;B类为保时捷;C类为宾利和兰博基尼。相同类型的钥匙可互通,B类钥匙可兼容A和B类,C类钥匙可兼容A、B和C类。




复位状态为黃色钥匙


 PC端操作指南:

1. 对于已使用KYDZ写入的经销商钥匙且已知服务号:

  • 打开KYDZMLB_TOOL工具。
  • 选择“生成经销商钥匙”选项。
  • 点击“识别钥匙”以读取钥匙状态。
  • 联系厂家技术支持以获取密钥。
  • 在指定区域输入密钥,并验证是否成功。
  • 点击钥匙状态旁的红色“重置”按钮,等待重置完成。

2. 对于未使用KYDZ初始化的钥匙:

  • 操作流程与计算数据相同,计算完成后系统将自动复位。

---

移动端操作指南:

1. 对于已使用KYDZ写入的经销商钥匙且已知服务号:

  • 连接蓝牙后,选择低频操作(注意:可以将钥匙放置在免拆卡板上并固定好,然后将卡板插入盒子中,或直接将钥匙放置在盒子上的线圈位置)。
  • 点击“识别钥匙”以读取钥匙状态。
  • 联系厂家技术支持以获取密钥。
  • 在指定区域输入密钥,并验证是否成功。
  • 点击钥匙状态旁的红色“重置”按钮,等待重置完成。

2. 对于未使用KYDZ初始化的钥匙:

  • 操作流程与计算数据相同,计算完成后系统将自动复位。
